今回はAUDI A4にHIDとLEDを取り付けました。取り付け方の流れをご案内致します。
取り付け作業にお困りの際、是非ご参考になさって下さい。

※ 商品改良の為、仕様・外観は予告なく変更する場合があります。あらかじめご了承ください。
※1 取付レポートに関しましては、あくまでも取付例となりますので、お車の年式、グレード、仕様によってバルブ形状、
取付方法が異なる場合がございますので、予めご了承ください。
※2 HIDキットは高電圧を発生するため、取付けには大変危険を伴います。取付けの際は、バッテリーのマイナスターミナルを
外し、ヘッドライトのスイッチをOFFにした状態で行ってください。
※3 お車のグレードや仕様によっては別途バルブアダプター、キャンセラー等が必要になりますので、予めご了承下さい。

ヘッドライトをHIDに交換

ポジション球をLEDに交換

点灯確認

■ヘッドライトをHIDに交換-バルブの交換-

		今回はシングルバルブ HIDコンバージョンキット H7を使用します。 ※固定のねじ等に特殊なトルクスねじ(星型のねじ)が使用してありますので、別途特殊工具が必要となります
		ヘッドライトユニットを取り外す必要がありますので、ねじ等で固定されているエアインテークとカバーを取り外します。
		取り外したねじ等は再度使用しますので失くさないよう気をつけます。
		ヘッドライトユニットを固定しているねじを取り外します。
		ライトユニットに接続されているカプラーを取り外します。その際、爪をマイナスドライバーなどで押し込む必要があります。 ※強く押し込みすぎると破損する可能性がありますので、丁寧に取り外します。
		手前に引き抜くように取り外します。その際にバンパーに傷が入らないよう、マスキングテープ等で保護します。反対側も同様にライトユニットを取り外します。
		取り外しが完了しました。
		ライトユニット裏のカバーがピンで止まっていますので取り外します。
		純正バルブに接続されているコネクターを外します。
		固定しているピンを取り外し、純正バルブを取り外します。

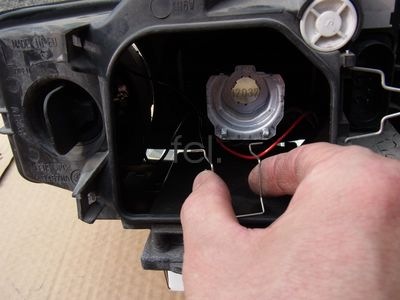

		HIDバルブ後ろから出ている高圧線を通す必要があるので一旦固定ピンをライトユニットから取り外します。
		バルブを装着し、逆の手順で固定ピンを装着し固定します。
		バルブに付属している電源取り出しコネクターをライトユニット側コネクターに接続します。
		バルブの装着は完成です。
		ライトユニット裏のカバーに高圧線と電源取り出しコネクタを通すための穴あけ加工が必要になります。ホルソー等の器具を使用し約25φの穴をあけます。

		配線を通しバルブに付属のゴムキャップを先ほど加工した穴に取り付けピンで固定したらライトユニット側は完成です。反対側も同様の手順で取り付けます。 ※ゴムキャップだけでは防水が完璧ではない可能性がありますので、コーキング等を実施します。

▲もくじに戻る

■運転席側ヘッドライトのバラストの取付け

		運転席側のバラストは○の部分にステーを使用し固定します。
		ヘッドライトを仮組みします。
		バラストとバルブを接続します。
		バラストと電源取り出しコネクターを接続します。
		もともとヘッドライトユニットに接続されていた、カプラーを接続し、点灯テストを実施します。問題なければヘッドライトユニットを取り外したときとは逆の手順で元に戻し、完成です。

▲もくじに戻る

■助手席側ヘッドライトのバラストの取付け

		助手席側バラストは○部分にステーを利用し固定します。
		バラストとバルブを接続します。
		バラストと電源取り出しコネクターを接続します。
		もともとヘッドライトユニットに接続されていた、カプラーを接続し、点灯テストを実施します。問題なければヘッドライトユニットを取り外したときとは逆の手順で元に戻し、完成です。

▲もくじに戻る

■ポジション球をLEDに交換

		ハイビーム裏のカバーを固定しているピンを外しカバーを取り外します。
		少しわかりにくいですが、ハイビームの下側にあるのがスモールランプです。
		純正交換バルブを引き抜き弊社キャンセラー内蔵LEDバルブに交換します。
		交換後、ヘッドライトユニットを仮り組みし点灯テストを実施後問題なければ取り外した際とは逆に手順で元に戻し完成です。
