今回はAUDI A4にHIDとLEDを取り付けました。取り付け方の流れをご案内致します。
取り付け作業にお困りの際、是非ご参考になさって下さい。

※ 商品改良の為、仕様・外観は予告なく変更する場合があります。あらかじめご了承ください。
※1 取付レポートに関しましては、あくまでも取付例となりますので、お車の年式、グレード、仕様によってバルブ形状、
取付方法が異なる場合がございますので、予めご了承ください。
※2 HIDキットは高電圧を発生するため、取付けには大変危険を伴います。取付けの際は、バッテリーのマイナスターミナルを
外し、ヘッドライトのスイッチをOFFにした状態で行ってください。
※3 お車のグレードや仕様によっては別途バルブアダプター、キャンセラー等が必要になりますので、予めご了承下さい。

フォグランプへの取り付け

点灯確認

■フォグランプをHIDに交換-バルブの交換-

		今回はシングルバルブ HIDコンバージョンキット H11を使用します。 ※固定のねじ等に特殊なトルクスねじ(星型のねじ)が使用してありますので、別途特殊工具が必要となります

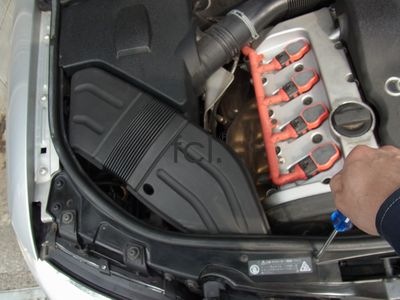

		今回はバラストの固定などの為ヘッドライトユニットを取り外す必要がありますので、ねじ等で固定されているエアインテークとカバーを取り外します。
		取り外したねじ等は再度使用しますので失くさないよう気をつけます。

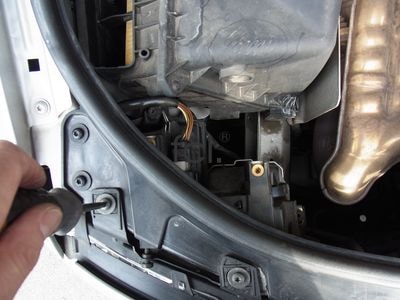

		ヘッドライトユニットを固定しているねじを取り外します。

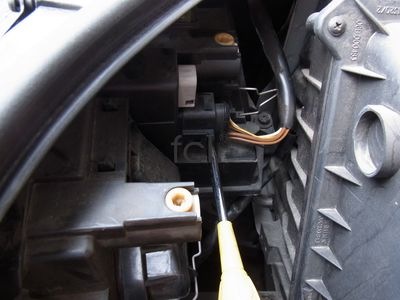

		ライトユニットに接続されているカプラーを取り外します。その際、爪をマイナスドライバーなどで押し込む必要があります。 ※強く押し込みすぎると破損する可能性がありますので、丁寧に取り外します。

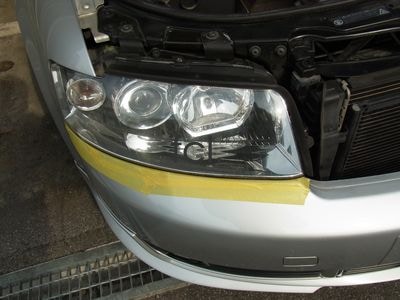

		手前に引き抜くように取り外します。その際にバンパーに傷が入らないよう、マスキングテープ等で保護します。反対側も同様にライトユニットを取り外します。
		フォグランプのバルブを交換する為にべゼルを取り外す必要がありますので手前に引っ張るようにして取り外します。
		フォグランプユニットがねじで固定されていますので、ねじを取り外します。
		バルブに接続されているコネクターを取り外します。反対側も同様に取り外します。
		フォグランプユニットに固定されているバルブを反時計回りに回し取り外します。

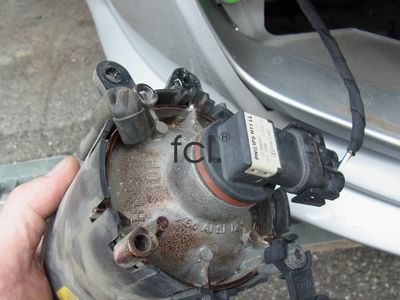

		HIDバルブを取り付けます。その際、ガラス管部分には絶対に直接手で触れないようにしてください、不良の原因となることがあります。
		バルブを時計回りに回し固定します。その際しっかり固定されていないとフォグランプユニット内に水分の混入などの原因となります。

■ヘッドライトとフォグランプのバラストの取付け

		運転席側のバラストは、○印の部分の穴を利用し固定します。
		助手席側バラストは写真の位置に固定します。
		運転席側イグナイターと配線を固定する為に今回は○の部分にドリルなどを使用し穴あけ加工をします。
		助手席側イグナイターと配線を固定する為に今回は○の部分にドリルなどを使用し穴あけ加工をします。

		バルブとバラストを接続します。反対側も同様に接続します。
		バラストと電源取り出しコネクターを接続します。反対側も同様に接続します。
		電源取り出しコネクターと車両側コネクターを接続します。反対側も同様に接続します。
		点灯テストを実施し問題なければ、フォグランプユニットを仮組みします。
		運転席側イグナイターを図のように固定します。
		配線をまとめ固定します。
		助手席側イグナイターを図のように固定します。配線をまとめ固定します。
		再度点灯テストを実施し問題なければ、べゼルカバーなどを車に取り付け、ヘッドライトユニットを取り外した際とは、逆の手順で取り付け完成です。
